眾所周知，僅限于激光打標機聚焦鏡(各種聚焦鏡的優缺點比較)和功率問題。激光打標機最大有效的打標分為300X300左右，但這個尺寸不能滿足具體需求。在激光應用過程中，偶爾會遇到客戶咨詢大幅面激光打標的需求。大幅面激光打標機主要針對有大面積打標需求的客戶。由于面積不同，工件材料中使用的激光器也不同。根據工藝要求，功率強度也不同。目前市場上常見的大幅面激光打標機有四種：大幅面鏡頭激光打標機、XY電動平臺拼接激光打標機、動態大幅面激光打標機、大幅面無拼接平臺激光打標機。

一、大幅面鏡頭激光打標機(常用)

這種工作方式是通過更換鏡頭來實現大幅面的激光打標，也是常用的大幅面。眾所周知，常規鏡頭的工作范圍一般為100*100mm，然后是160*160mm，再是200*200mm，市場上較大的鏡頭一般可以達到400*400mm，600*600mm的鏡頭很少見，但是，如果需要，也可以定制。采用這種工作方法需要注意以下幾點：

1、首先測試激光器的功率是否能滿足您的要求，因?yàn)橐坏┓秶黾?，從激光器功率到加工面的能量就?huì)變小，需要先滿足深度要求；

鏡頭增大，焦距增大，必須增加升降柱的行程，必須滿足；

2、簡單有效，成本低，基本上只需要更換鏡頭；

但這種打標的缺點也很明顯，如下：

1、如果幅面變大，能量變?nèi)?，打?biāo)線變粗；

2、由于鏡頭的擴散角度增加，邊緣會有輕微的變形。鏡頭越大，邊緣變形越大。即使是市場上最強大的進口鏡頭，也被稱為同心鏡頭，一旦范圍大，也是同樣的問題。

二、XY電動平臺拼接激光打標機

這種方法是先打一個范圍，然后移動平臺，再打一部分；然后移動，再打一部分，多次移動，多次打標，然后拼接成大幅面。

理論上，只要你有這方面的要求，這種方法就可以無限大；

線條比較精細，因?yàn)檫@樣用的場鏡的幅面比較小，所以打標的線條比較精細，不會像大面鏡打標那么粗；然而，這種工作方法的最大缺點是:

1、由于移動平臺的精度誤差，有拼接現象或肉眼可觀察的拼接！要想拼接好，必須使用高精度平臺，成本也很高。

2、由于拼圖的使用，必須采用多文檔標記的方式，需要處理圖片，如果處理不好，也不能拼接，這也是一項技術工作。

3、有些控制卡，不支持拼圖，需要先確認控制卡是否支持。

4、如果圖形處理多了，有些控制卡很容易卡住，JCZ就是這樣，尤其是市面上盜版卡、Hans、Samlight、慶鈺UMC4等。

三、動態大幅面激光打標機

動態大幅面激光打標是利用移動前聚焦鏡前的鏡片在幅面范圍內實現的。每個聚焦點的厚度相同，因此在振動鏡的擺動范圍內自動調整到某個焦點，從而滿足大幅面激光打標的要求。這種方法一般適用于CO2激光打標機，而光纖激光打標機很少采用這種方法。在行業中，我們通常稱之為加音圈電機。這種方法的最大優點是大幅面邊緣不變形，理論上激光出來的每一束光都能達到相同的厚度，從而實現精細打標，打標速度快。另外，這種方法不需要鏡頭，只需要加一個保護鏡頭。但這種動態模式是一套完整的系統，包括振動鏡+控制卡+軟件等。價格比普通振動鏡貴很多，光斑直徑略大于XY平臺拼接。

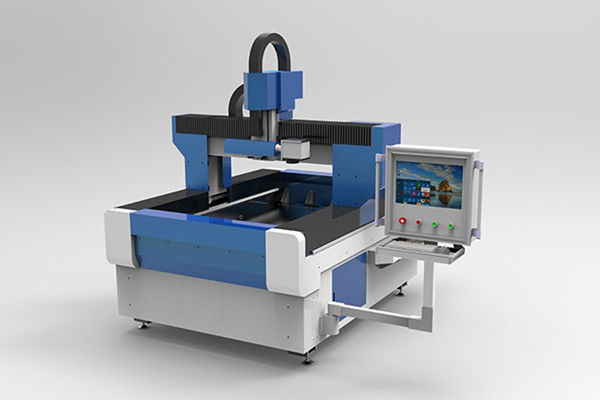

四、大幅面無拼接平臺激光打標機

目前，這種方法是市場上罕見的工作方法（伺服電機控制）。整個大幅面是通過XY平臺在標記過程中的邊緣運動來實現的。無拼接間隙，速度相對較快，激光需求功率不會增加，線條相對精細。這似乎是一種完美的大幅面標記方式。你高興嗎？但是這種控制卡比較貴，XY平臺的速度和精度也很高，適合精度要求高的場景。對于普通要求，最好使用鏡頭或拼接。
